ATD/ATS系列新型閥門氣動執行器

詳情介紹

ATD/ATS系列新型閥門氣動執行器

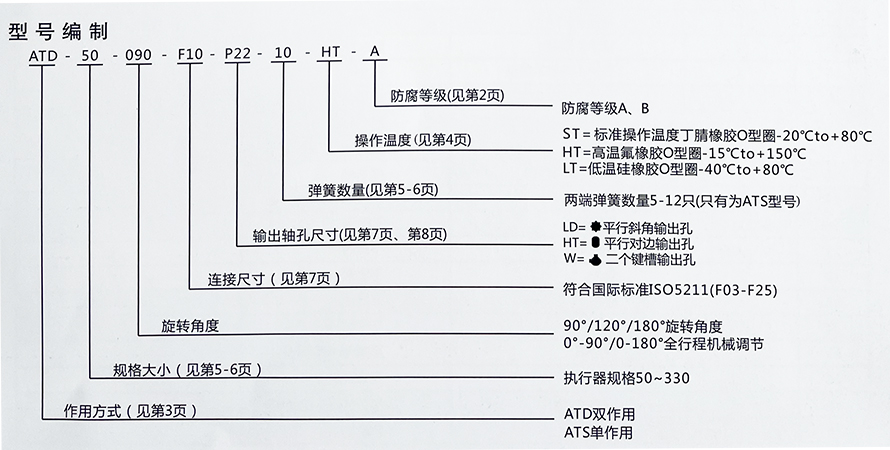

一、說明及型號編制:


ATD/ATS新型齒輪齒條式氣動執行器由QNQD公司綜合了國內外最新技術,通過CAD三維模型創新優化設計,外形美觀緊湊、現代化的造型;并采用實用新型材料、新工藝使產品的質量、性能更加可靠;多規格選型更經濟實惠;產品全面符合最新國際標準技術規范,滿足現在和未來的需求。


① 齒輪齒條雙活塞對稱結構設計,動作快速平穩,精度高、輸出功率大,通過簡單的改變活塞裝配位置可得到反方向旋轉。
② 擠壓的優質鋁合金缸體,經精密加工的內孔和外部表面進行硬質陽極氧化處理(特殊情況下陽極氧化+特氟隆涂層),使用壽命更長,摩擦系數低。
③  一體式設計,所有的雙作用和單作用執行器型號,都具有相同的缸體和端蓋,很方便通過加裝彈簧或拆除彈簧來改變作用方式。
④ 組合式預符合安全彈簧組,不論在裝配過程或使用現場中,都能方便而安全的安裝或增減彈簧數量。
⑤ 外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是精確方便,調節閥開和閥關位置,如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。⑥ 多功能位置指示器,現場可視化指示,符合VID/VIE3845、 NAMUR標準槽,能安裝并輸出所有附件,如限位開關盒、電氣定位器、位置傳感器(倍多福、圖爾克)。
⑦ 氣源接口符合 NRMAR標準,可直接安裝 NUMAR標準電磁閥。
⑧ 齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦,并且增加潤滑,使其低摩擦、長壽命。
⑨ 所有的緊固件均采用不銹鋼材料,長期抗腐蝕。
⑩連接部分符合全新國際標準規范SO5211,DIN3337(F03-F25)使產品安裝具有互換性、通用性。

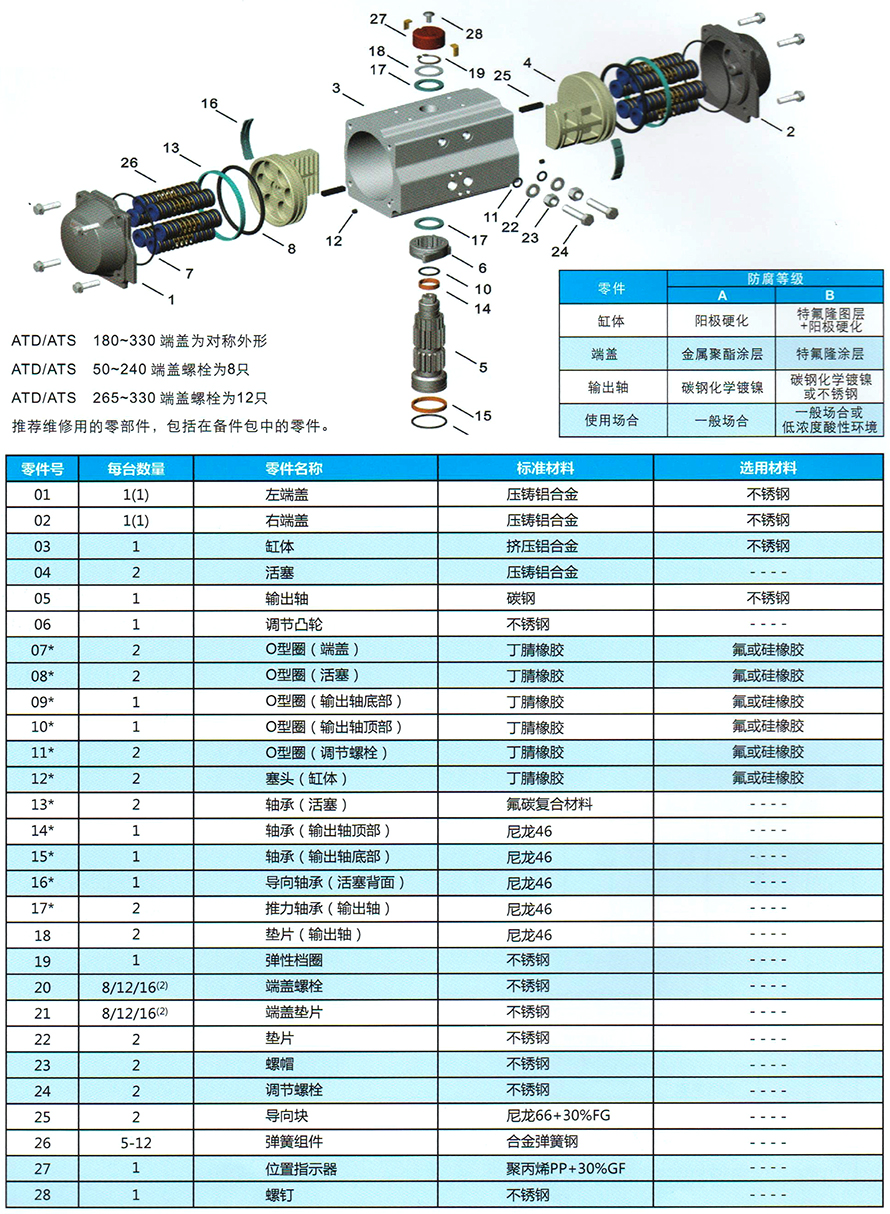

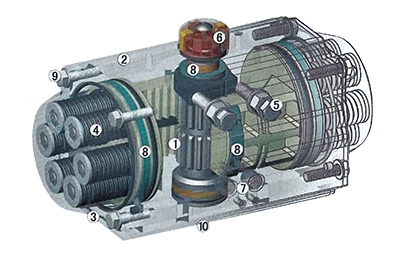

二、零部件及材料、防腐:

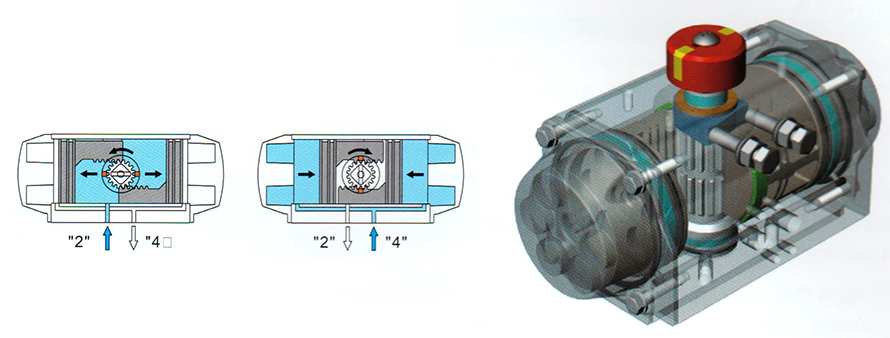

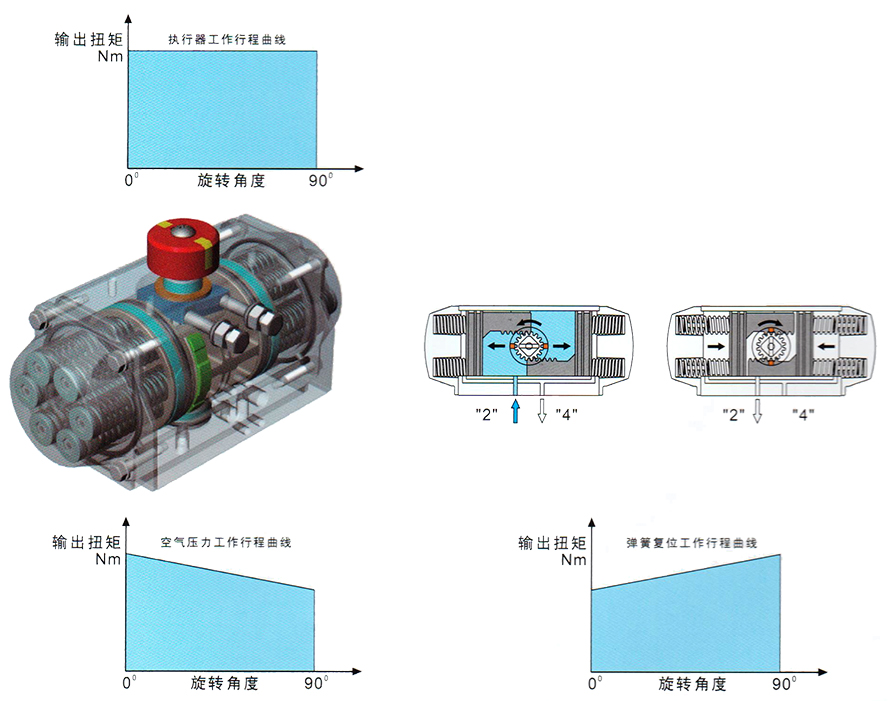

三、工作原理:

ATD型雙作用式工作原理

當氣源壓力從氣口(2)中進入氣缸兩活塞之間中腔時,使兩活塞分離向氣缸兩端方向移動,兩端氣腔的空氣通過氣口(4)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。反之氣源壓力從氣口(4)進入氣缸兩端氣腔時,使兩活塞向氣缸中間方向移動,中間氣腔的空氣通過氣口(2)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝,輸出軸變為反向旋轉,即為雙作用反轉型)。



ATS型雙作用式工作原理

當氣源壓力從氣口中(2)進入氣缸兩活塞之間中腔時,使兩活塞分離向氣缸兩端方向移動,迫使兩端的彈簧壓縮,兩端氣腔的空氣通過氣口(4)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力經過電磁閥換向后,氣缸的兩活塞在彈簧的彈力下向中間方向移動,中間氣腔的空氣從氣口(2)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝,彈簧復位時輸出軸變為反向旋轉,即為單作用反轉型)



四、選型及數據:

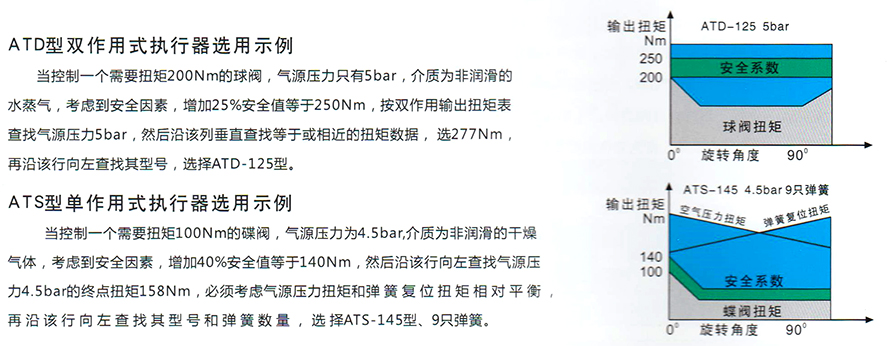

執行器選用

選用氣動執行器時,在已確定閥門的扭矩上再增加安全值,水蒸氣或非潤滑的液體介質増加25%安全值;非潤滑的漿料液體介質增加30%安全值;非潤滑的干氣介質增加40%安全值;非潤滑用氣體輸送的顆粒粉料介質増加60%安全值;對于淸潔、低摩擦的潤滑介質增加20%安全值(上述安全值為本公司理論推薦,僅供參考)


(A) 執行器的動作時間是下列條件測試:(1) 常溫 (2)90° (3)行程電4mm口徑,流量為Qn400u/min (4)管子內徑8mm (5)中性干凈空氣 (6)氣源壓力5.5bar (7)執行器空載

     注: 在現場測試中一個或多個參數不同,動作時間會發生變化

(B) 型號ATS重量為10根彈簧計算;需要增加或減少彈簧數量按每根彈簧重量來計算工或減少每一臺重量。

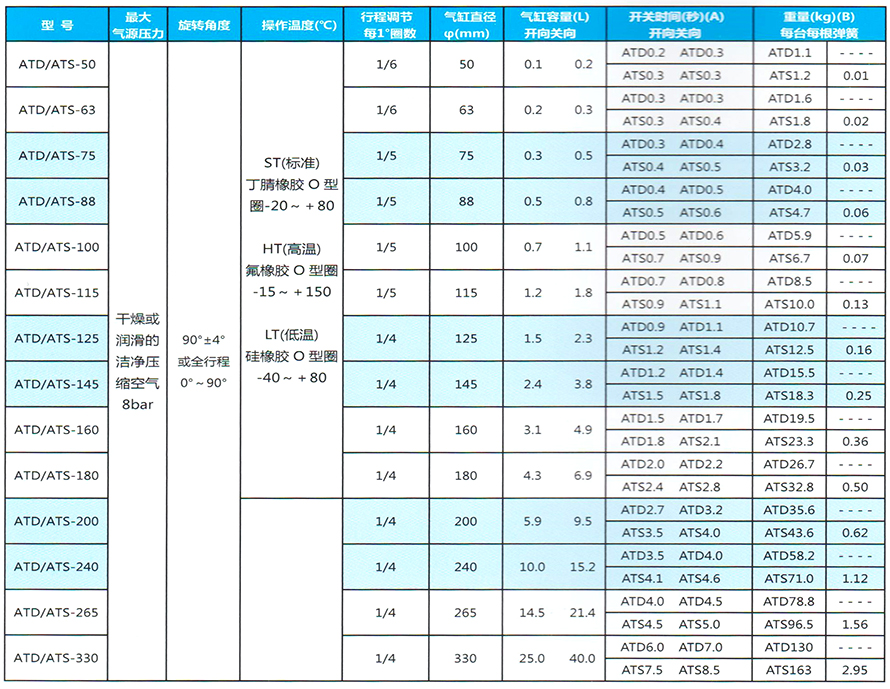

執行器相關數據

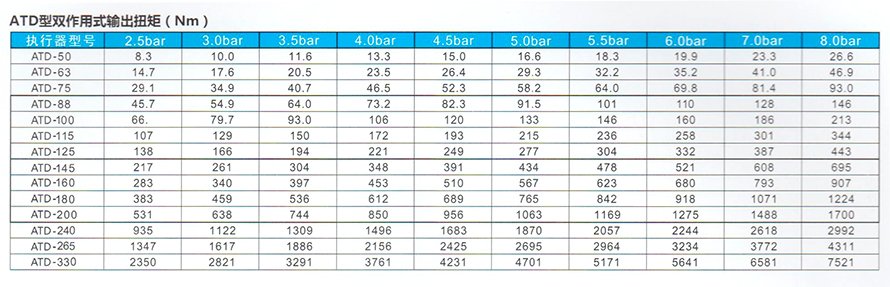

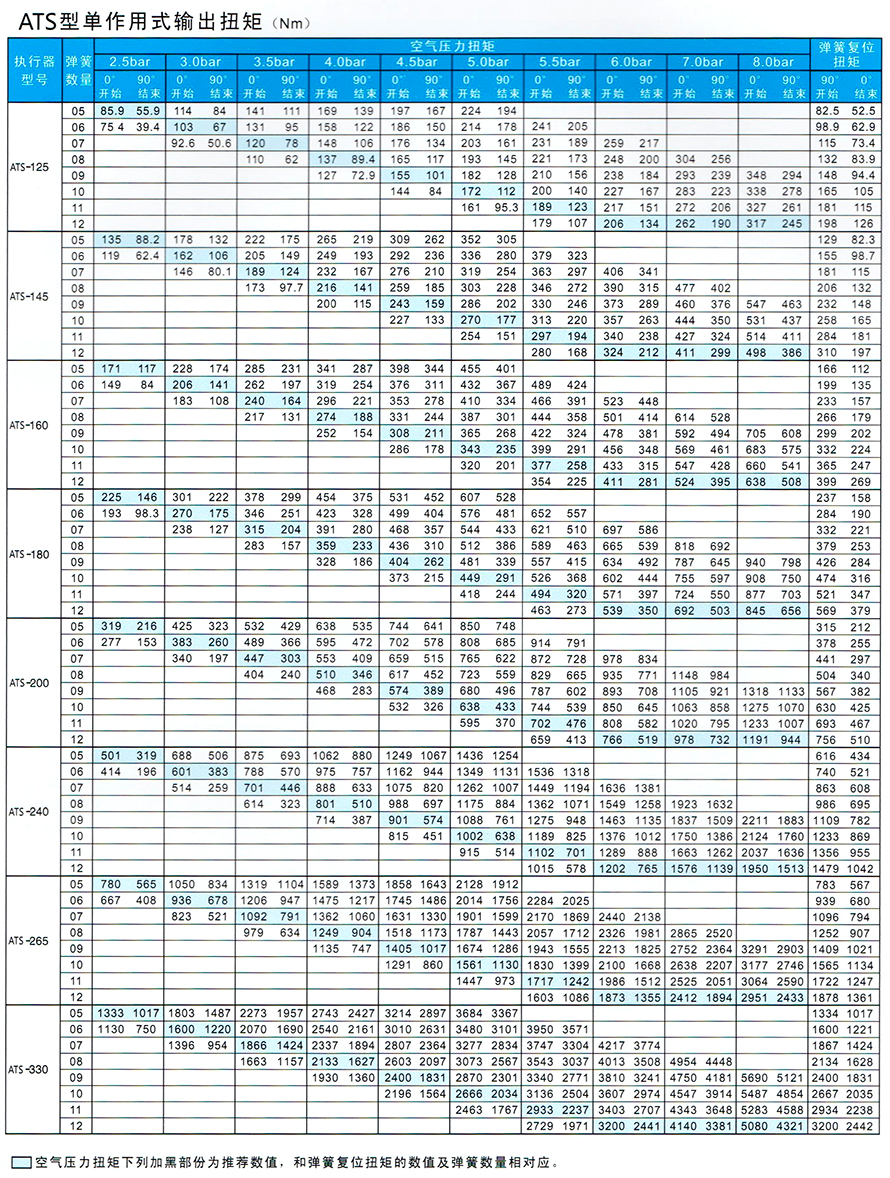

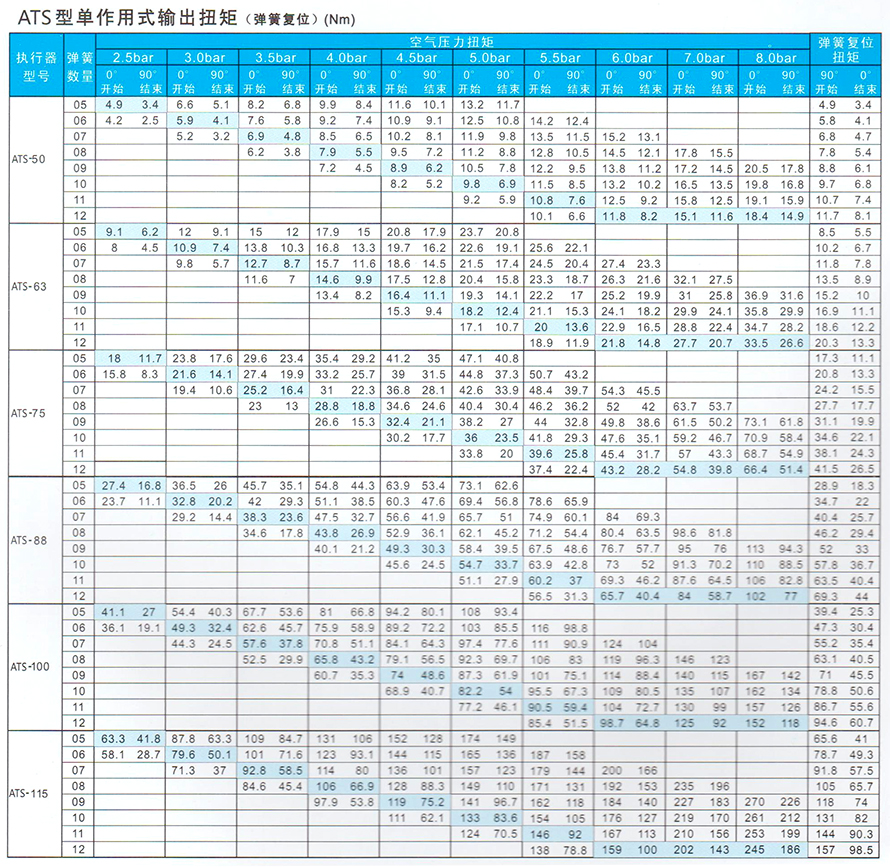

五、輸出扭矩:

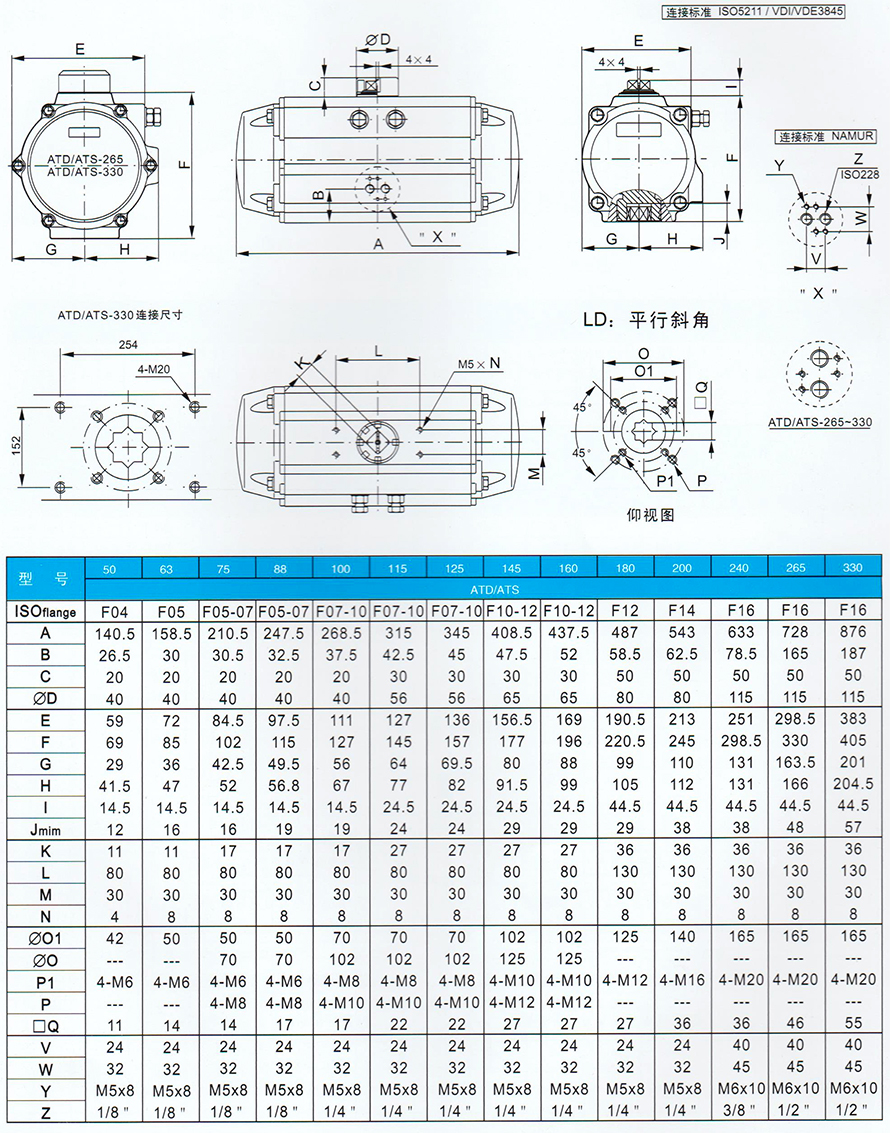

六、外形尺寸:

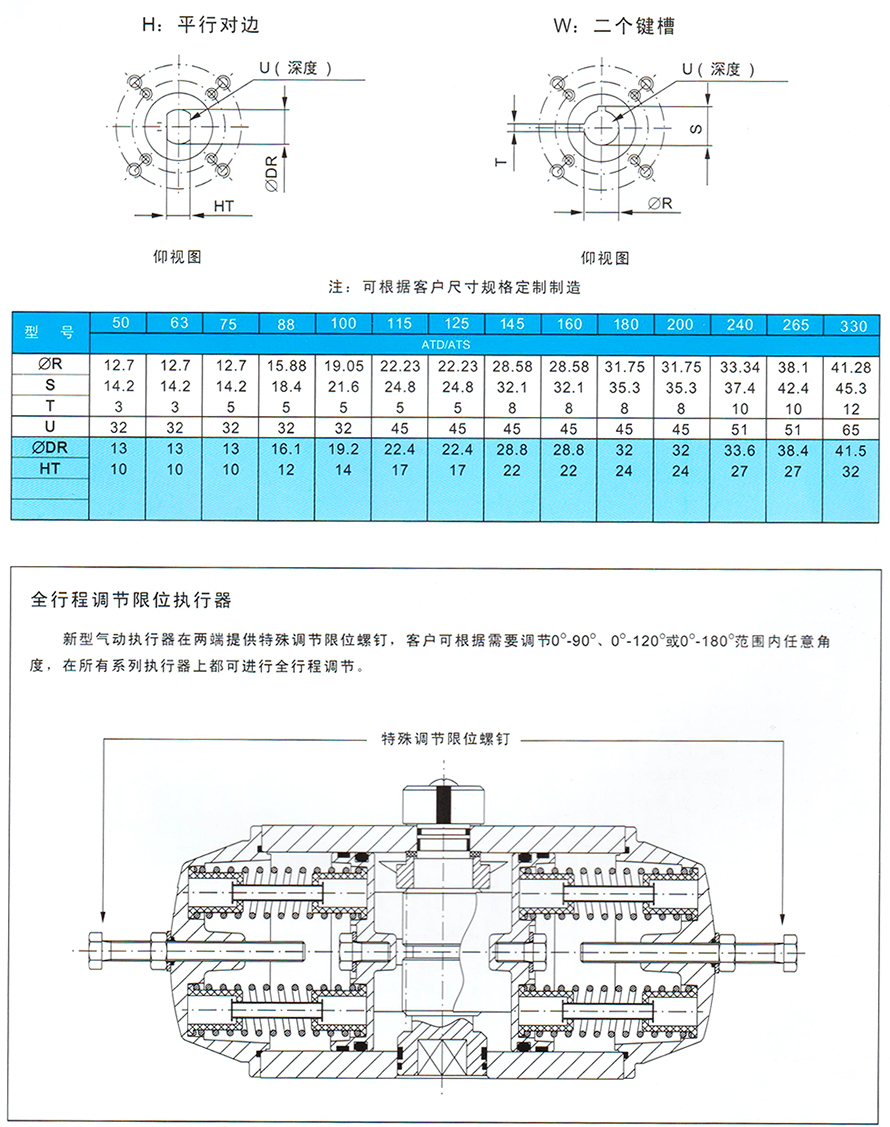

七、輸出孔尺寸:

輸出孔連接尺寸(定制) (mm)
